STP5000, 6000, 7000, 8000, 9000T, 10.000 of 12.000TL-20

SMA Sunny TriPower TL-20 omvormer resetten

Soms is het nodig om de omvormer te ‘resetten’ wanneer de communicatie met de on-line monitoring is uitgevallen. Dat gaat als volgt:

  • Stap 1

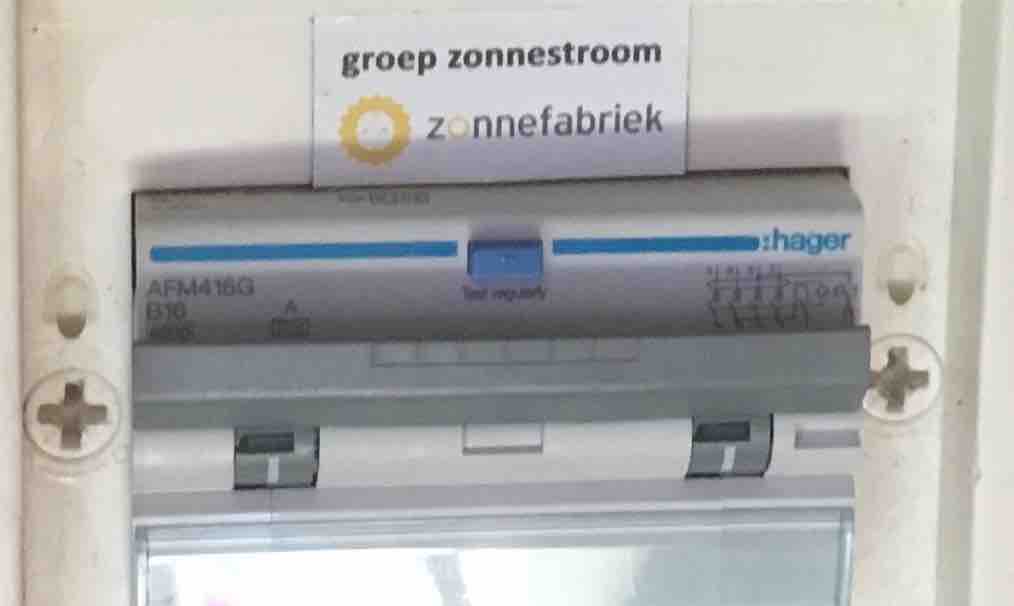

    Schakel de AC (wisselstroom) kant uit. Dit doet u in de meterkast door de schakelaar van de groep zonnestroom (te herkennen aan de Zonnefabriek sticker) naar beneden te schakelen. Het gaat om een drie-fasen groep: deze groepen zijn breder dan de gewone groepen. Als u deze naar beneden schakelt gaan alle drie de fasen tegelijk mee.

    driefasen groep zonnestroom

    Stap 2

  • Stap 2

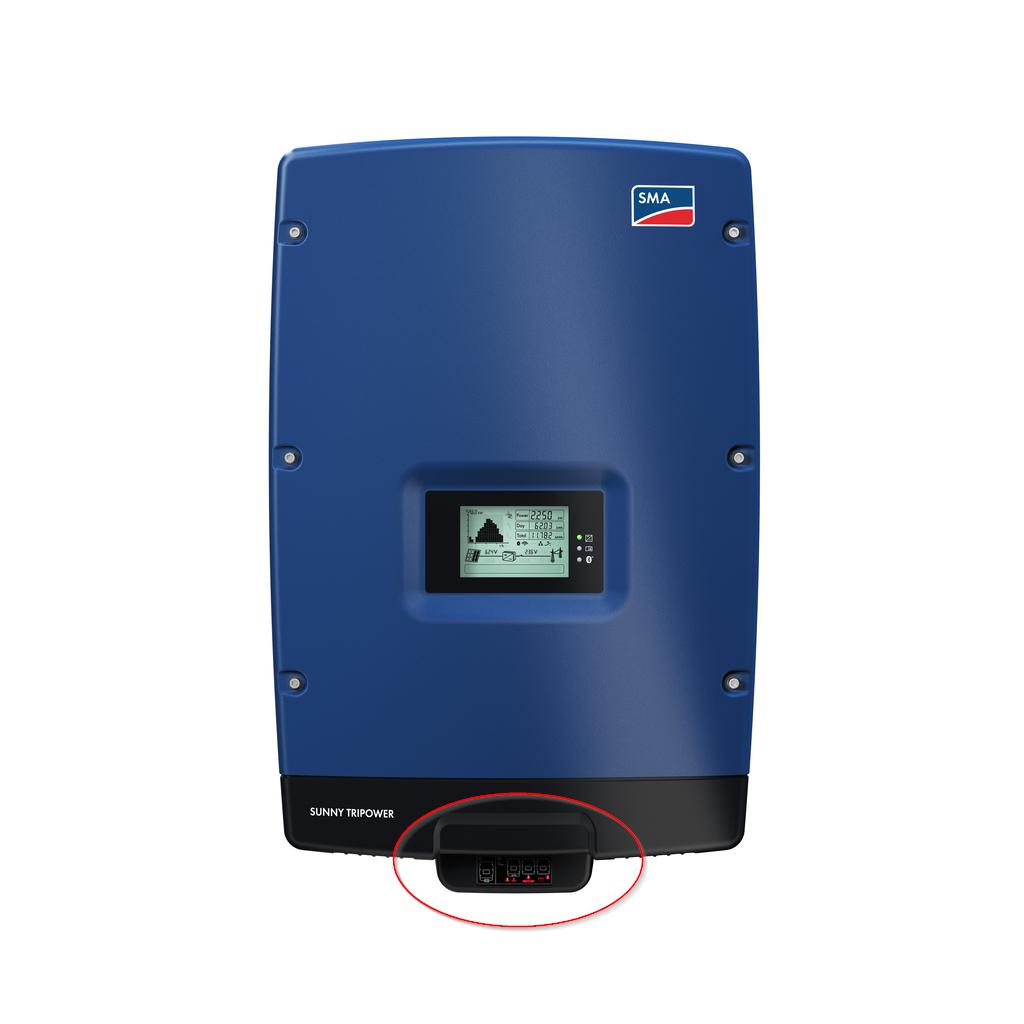

    Ga vervolgens naar de omvormer. U ziet dat deze nu in storing staat omdat de AC uit is gezet. We gaan nu ook de DC (gelijkstroom, afkomstig van de panelen) afschakelen. Dit doet u door de ESS (Electronic Solar Switch) uit het toestel te trekken. De ESS is een onderdeel dat onder aan het toestel hangt. Er staan icoontjes op die aangeven wat de functie is. In het onderstaande plaatje ziet u de positie van de ESS (rood omcirkeld). U kunt met uw vingers aan de achterkant van de ESS het hele onderdeel verticaal naar beneden uit het toestel trekken.

    STP TL20 met ESS



    Stap 1 Stap 3

  • Stap 3

    Nu is het toestel aan AC en DC-kant afgeschakeld, maar er staat nog wel een restspanning op, in de condensatoren. U ziet dat aan het scherm dat nog steeds verlicht is, en aan de LED lampjes naast het scherm. Na ongeveer een halve minuut valt het scherm uit en is het toestel helemaal spanningsloos.

    Stap 2 Stap 4

  • Stap 4

    Nu gaan we het toestel weer opstarten, eerst aan de DC zijde door de ESS weer terug in het toestel te steken. Als die goed op zijn plek zit, zal allereerst een groen lampje langzaam beginnen te knipperen naast het display.

    Stap 3 Stap 5

  • Stap 5

    Tenslotte gaan we terug naar de meterkast, waar we de groep ‘Zonnestroom’ weer inschakelen door de schakelaar omhoog te duwen.

    Stap 4 Stap 6

  • Stap 6

    Na enige tijd zal de communicatie met Sunny Portal normaal gesproken weer op gang komen. N.B: De grafieken van dag, maand en jaaropbrengst duren wat langer om terug te komen. Meestal zijn die pas na een paar uur weer zichtbaar op Mijn Zonnefabriek en op de Zonnefabriek app.

    opbrengst grafiek mijn zonnefabriek

    Stap 5
